Заметка о паяльном наборе ZY-TP143. SMD Soldering Practice.
03 Sep 2026
Какое то время назад я купил (c AliExpress) набор для обучения пайке поверхностно монтируемых компонетов (SMD компонентов). После покупки отложил набор на полку и на какое то время позабыл о нем. Спустя время решил попытаться собрать набор и тут обнаружил, что никакой схемы и никакой инструкции к нему не прилагается, только печатная плата и набор компонентов. Если вы хотите узнать, об этом наборе и о том, как я разбирался что и куда припаять, прочитайте этот пост.

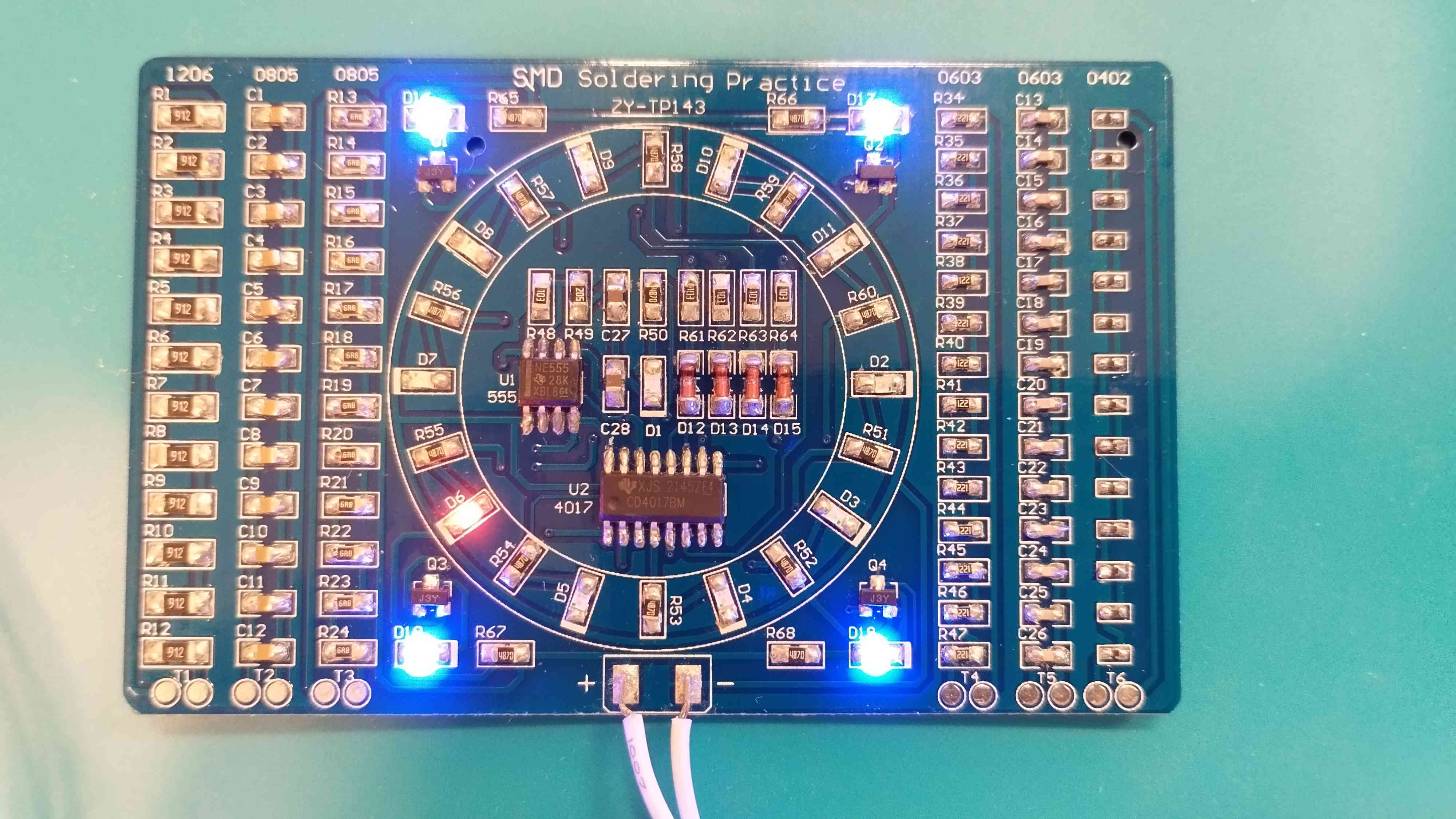

Паяльный набор ZY-TP143 представляет из себя печатную плату и набор (поверхностно монтируемых электронных) компонентов, которые требуется самостоятельно припаять к этой печатной плате. Если все собрано верно, то при включении должны последовательно мигать светодиоды. На фото ниже - полностью собранный мной набор.
Далее расскажу о том, какую информацию об этой плате удалось найти в интернете, схему платы; так же немного о том, как я собирал эту плату и мои общие впечатления.
Какую информацию удалось найти в интернете.
Чтобы собрать набор правильно (и чтобы после сборки все работало), нужно было сначала разобраться, какие компоненты куда должны быть припаяны. После поисков в интернете обнаружил следующее:
1) этот набор нередко поставляется без какой либо документации;
2) печатная плата поделена на 3 зоны, слева и справа зоны для практики, по центру основная схема (мигающие огоньки);
3) зоны для практики никак ни влияют на работу основной схемы;
4) набор компонентов может немного различаться от набора к набору, хоть они и идут под одним названием.
Из интернет ресурсов наиболее полезными оказались следующие источники:
1) Паяем учебную плату с бегущими огнями на чипах CD4017 и NE555 - автор видео рассказывает и показывает как он паял этот набор;
2) SMD Soldering Practice Kit, or How I Learned to Stop Worrying and Love the Cheap Chinese Kit - статья, текст об этом наборе, на этой странице обнаружил схему к этой плате.

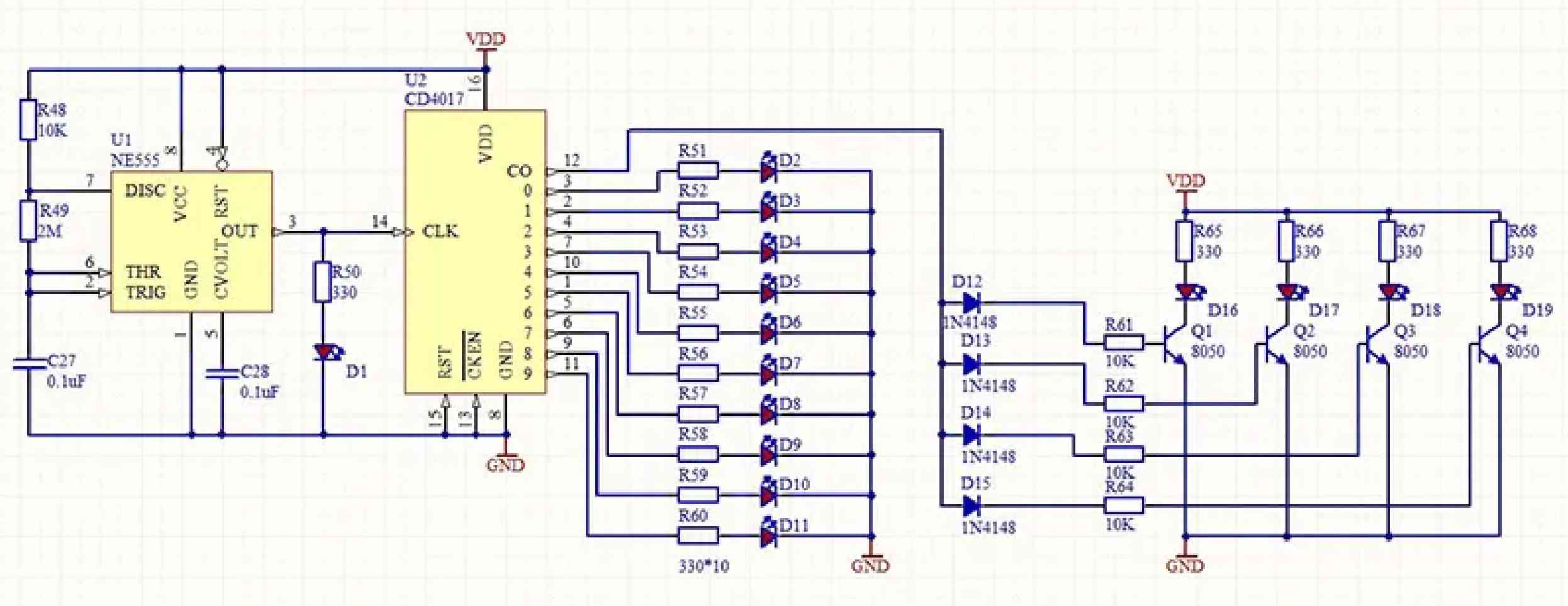

Схема платы.
Схема платы скопирована со страницы SMD Soldering Practice Kit, or How I Learned to Stop Worrying and Love the Cheap Chinese Kit. Некоторые компоненты могут отличаться от тех, что указаны в схеме.

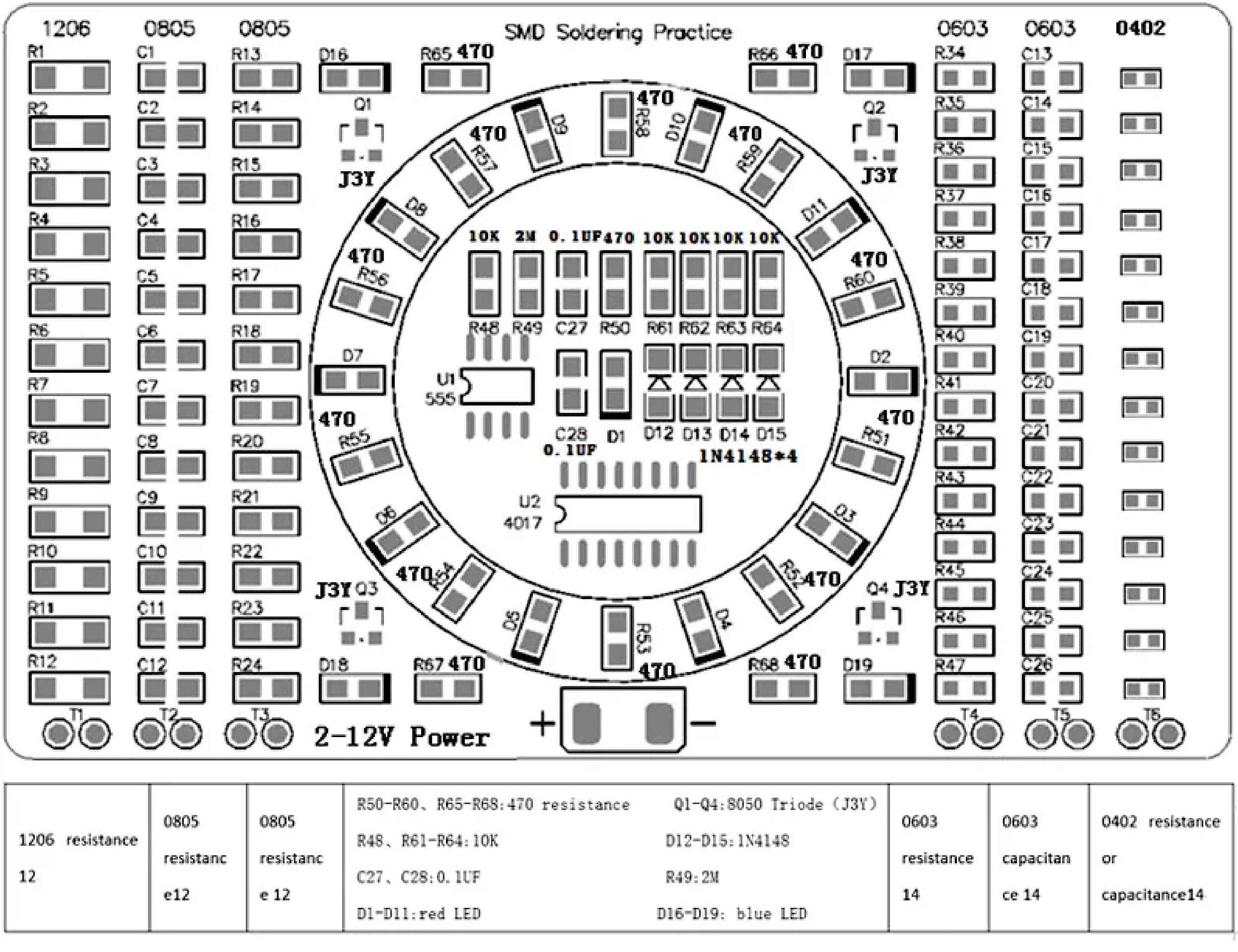

Порядок, в котором я припаивал электронные компоненты к плате.
Ознакомившись с тем что удалось найти, решил собрать сначала центральную часть платы. Сборку платы начал с припаивания больших компонентов (чипы CD4017, NE555 и транзисторы J3Y), с их расположением на плате и правильной ориентацией разобраться проще всего.
Далее припаивал диоды, их всего 4 штуки (компоненты D12 - D15 на схеме). Из видео (ссылка выше) подсмотрел ориентацию диодов (темная полоска на диоде это катод). Далее припаял конденсаторы (компоненты С27 - С28 на схеме), их всего 2 штуки в наборе и они одинакового номинала, поэтому, догадаться было нетрудно.
С резисторами уже было чуть сложнее разобраться, что припаивать куда. В этом наборе резисторы - это такие мальнькие черные квадратики. Чтобы понять номинал резистора нужно было читать обозначения на самом компоненте. Разобраться с этим помог Калькулятор маркировки SMD резисторов. Подставив в калькулятор обозначение указанное на корпусе (компонента) можно было узнать номинал резистора. Как альтернативный вариант можно было написать запрос в поисковике (в формате “SMD {маркировка на компоненте}”) и так найти номинал резистора. Для большей надежности, чтобы перепроверить значения, я дополнительно пользовался тестером компонентов.
Первым из резисторов припаял резистор на 2 мегаОма (компонент R49 на схеме). Далее припаял 5 резисторов по 10 килоОм (компоненты R48, R61 - R64 на схеме).
Далее нужно было припаять 15 резисторов, компоненты R50 - R60, R65 - R68 на схеме. С тем, чтобы понять какие резисторы должны быть на этих местах возникли сложности. Судя по разрозненным источникам в интернете, номинал этих резисторов может отличаться от набора к набору. Обобщая полученную информацию удалось точно понять только то, что это 15 резисторов одинакового номинала. Внимательно изучив свой набор обнаружил, что только 3 вида резисторов подходили под этот критерий. Это резисторы с маркировками 4870 и 221, а так же самые маленькие по размеру резисторы без маркировки. Сравнивая размеры резисторов с размерами посадочных площадок обнаружил, что по размеру больше подходили резисторы с маркировкой 4870, их и припаял на эти посадочные места.
Далее, в центральной части платы оставалось припаять только светодиоды. В моем наборе 11 красных (компоненты D1 - D11 на плате) и 4 синих (компоненты D16 - D19 на плате). Пока искал информацию мне так же попадались платы со светодиодами другого цвета. Из того же видео (ссылка выше) подсмотрел ориентацию светодиодов. На самих светодиодах есть маленькая зеленая точка, а на посадочной площадке (под светодиоды) с одной стороны полоска толще (это катод) и нужно было, чтобы зеленая точка была со стороны толстой линии. Припаял светодиоды и на этом сборка центральной части платы была завершена.
После того, как полностью собрал уже центральную часть платы, припаял и оставшиеся компоненты в зоне для практики слева и справа. Эта часть особых сложностей не вызвала. И на этом сборка этого набора была полностью завершена.
Заключение.
На момент сборки платы, SMD компоненты паял впервые, несмотря на это, после сборки плата заработала. Компоненты припаивал обычным паяльником с регулировкой температуры и свинцовым припоем, при этом придерживая компоненты пинцетом. Так как компоненты довольно мелкие, чтобы лучше видеть, я так же пользовался увеличительной лупой и микроскопом. Я использовал дешевый USB микроскоп (так же купленный с AliExpress), выведя картинку с микроскопа на монитор компьютера.
В заключении хочу сказать, что мне было интересно разбираться с набором - получил хороший опыт, научился паять мелкие электронные компоненты. Немного расстраивает отсутствие инструкции и схемы в комплекте (что сильно осложнило задачу), но благодаря открытым источникам из интернета, хотя и с трудом, но удалось со всем разобраться. Тем не менее это хороший набор, часть компонентов прилагалась с запасом (некоторые компоненты остались после сборки не использованные). И что больше всего порадовало - после сборки все заработало!
После завершения сборки для проверки платы на контакты + и - подавал напряжение питания 5 Вольт. Ниже можете видеть демонстрацию работы платы.
Видео демонстрация собранного набора:
